Steel Frame
Perfiladeira Steel Frame Stick 90 mm Dedicada
Linha dedicada a montante e guia de 90 mm para Light Steel Framing, com furação oblonga em linha e corte por faca automática.
Montante e guia de Light Steel Framing, largura nominal de alma 90 mm.
Solicite uma cotação
O problema que este equipamento resolve
- A obra para porque o perfil não chegou: o atraso é do fornecedor, a multa e o prejuízo são da construtora.
- Cada metro de perfil comprado carrega a margem de outra empresa. Em volume recorrente, é a diferença entre lucrar e empatar.
- O perfil vem na medida do fornecedor, não na medida do projeto — e a adaptação vira retrabalho no canteiro.
- Não há previsibilidade de preço: o reajuste do fornecedor entra direto no custo da obra já orçada.
Por que esta máquina
Linha dedicada ao 90 mm
Sem troca de ferramental entre bitolas: a máquina fica sempre no mesmo setup. Quem produz só 90 mm ganha tempo de operação e reduz erro de ajuste.
Furação em linha com liga/desliga
O mesmo equipamento produz perfil furado ou liso sem parar a linha para trocar conjunto.
Corte por faca automática
Elimina a etapa manual de corte e mantém o ritmo da produção contínua.
Castelo com regulagem de pressão
Permite mudar a espessura da bobina dentro da faixa sem trocar o conjunto de rolos.

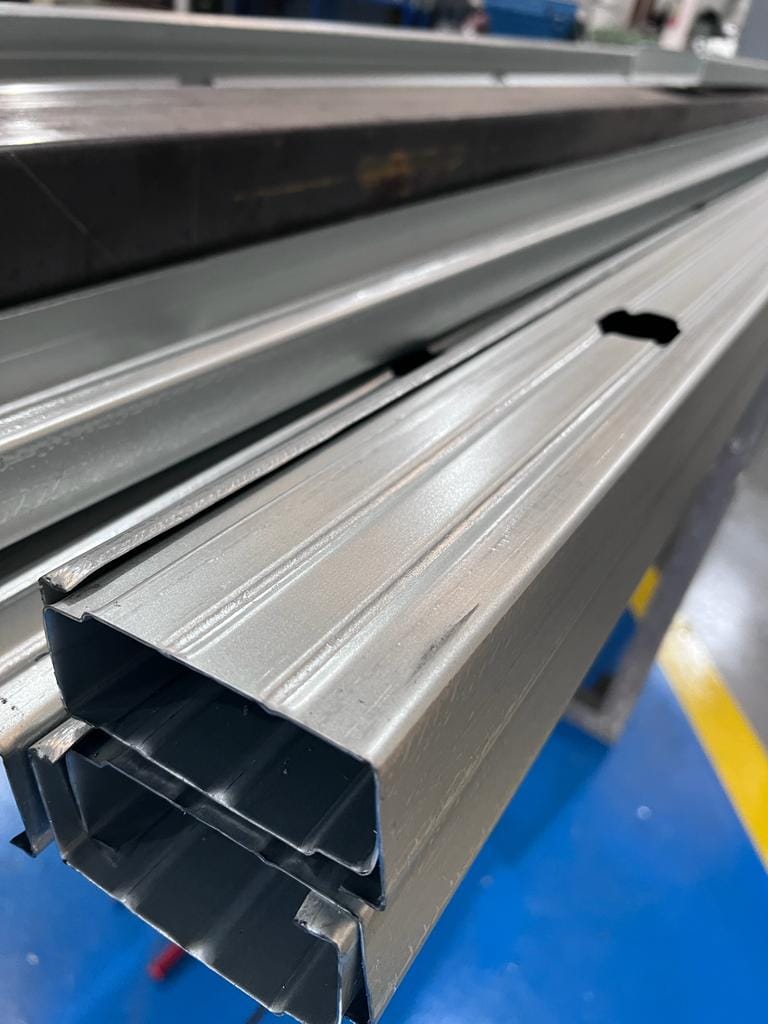

Perfil produzido
Ficha técnica
- Velocidade máxima
- 20 m/min sem furos; 10 m/min com furação
- Espessura do material
- 0,80 a 1,25 mm
- Capacidade de perfilagem
- Aço ZAR 230 ou superior, revestimento Z275 ou superior
- Sistema de corte
- Faca automática
- Furação
- Oblonga ao longo do perfil, acionamento ON/OFF
- Controle
- CLP, com castelo de regulagem de pressão para troca de espessura
- Alimentação elétrica
- 220 V trifásica, 60 Hz
- Desbobinador
- Mandril automático, capacidade 1.200 kg
- Diâmetro interno da bobina
- 490 a 510 mm
- Dimensões (C x L x A)
- 10.000 x 1.400 x 1.600 mm
- Peso aproximado
- 2.500 kg
- Estrutura
- Tubo quadrado reforçado, base para pé nivelador
- Ferramental
- Aço de alta resistência
- Proteção
- Carenagem de proteção
Aço e matéria-prima
A máquina aceita
- Espessura do material
- 0,80 a 1,25 mm
- Capacidade de perfilagem
- Aço ZAR 230 ou superior, revestimento Z275 ou superior
Normas
- ABNT NBR 16970-1:2022 — Light Steel Framing, Parte 1: Desempenho (edificações até 2 pavimentos)
- ABNT NBR 16970-2:2022 — Parte 2: Projeto estrutural
- ABNT NBR 16970-3:2022 — Parte 3: Interfaces entre sistemas
- ABNT NBR 15253:2014 — Perfis de aço formados a frio, com revestimento metálico, para painéis estruturais reticulados
- ABNT NBR 14762:2010 — Dimensionamento de estruturas de aço constituídas de perfis formados a frio
- ABNT NBR 7008:2012 — Chapas e bobinas de aço revestidas com zinco
- ABNT NBR 15578:2008 — Bobinas e chapas revestidas com liga alumínio-zinco
- ABNT NBR 6355:2012 — Perfis estruturais de aço formados a frio: padronização
- Resistência mínima do aço: ZAR 230 (escoamento 230 MPa). Obrigatório para perfil estrutural.
- Revestimento mínimo: Z275 (275 g/m² de zinco) ou AZM150 (150 g/m² de liga alumínio-zinco).
- Espessura mínima do perfil estrutural: 0,80 mm, já incluindo o revestimento.
- Larguras de alma usuais em LSF estrutural: 90, 140 e 200 mm.
- ZAR + número = resistência ao escoamento do aço em MPa (ZAR 230, ZAR 250, ZAR 280, ZAR 345).
- Z + número = massa do revestimento de zinco em g/m² (Z275, Z180).
- U simples ......... U bw x bf x tn ex.: U 150 x 50 x 2,65
- U enrijecido ...... Ue bw x bf x D x tn ex.: Ue 150 x 60 x 20 x 2,65
- Cartola ........... Cr bw x bf x D x tn
- Cantoneira ........ L bt x tn
- Z enrijecido ...... Z90 / Z45 bw x bf x D x tn
Grau do aço e massa de revestimento são especificações independentes. ZAR 230 é resistência. Z275 é revestimento.
O que pedir ao seu fornecedor de bobina
- Grau do aço (ex.: ZAR 230, ZAR 250, ZAR 280, ZAR 345, G550) — resistência ao escoamento em MPa
- Massa do revestimento (ex.: Z275 para zinco; AZM150 para liga alumínio-zinco) — em g/m²
- Espessura nominal e tolerância, informando se o valor inclui o revestimento
- Largura da fita e tolerância
- Diâmetro interno e externo da bobina e peso, compatíveis com o desbobinador do equipamento
- Certificado de qualidade da bobina (certificado de usina)
Para quem é
- Construtoras e incorporadoras que já constroem em Light Steel Framing e hoje compram perfil de terceiros
- Construtoras verticalizando a produção para controlar prazo de obra e capturar a margem do perfil
- Industrializadores de perfil que querem fornecer LSF para o mercado regional
- Empresas de pré-fabricação de painéis e módulos
- Operações que já têm projeto estrutural próprio e querem produzir conforme o próprio detalhamento
Verifique antes de comprar
- 01Energia 220 V trifásica, 60 Hz, com dimensionamento elétrico aprovado
- 02Área livre para máquina de 10 m de comprimento, mais espaço de entrada de bobina e saída de perfil
- 03Movimentação de bobinas de até 1.200 kg (ponte, talha ou empilhadeira)
- 04Bobina com diâmetro interno entre 490 e 510 mm
- 05Operador designado e treinado; circulação segura em todo o perímetro da linha
Perguntas frequentes
Consigo essa máquina mais barata importando direto. Por que comprar da MAX1?
A máquina é só uma parte do que faz a linha produzir. Numa importação direta o comprador assume desembaraço, adequação elétrica, comissionamento, treinamento da equipe, peça de reposição e assistência — e assume o risco sozinho se algo não funcionar. A MAX1 entrega a linha operando no Brasil, com equipe treinada, peça em território e garantia. A comparação deve considerar instalação, treinamento, manutenção e disponibilidade de peças, além do investimento inicial.
Quanto tempo até a máquina estar produzindo?
O prazo depende da configuração, da disponibilidade e da programação de fabricação ou importação. A cotação informa o prazo aplicável ao pedido. A produção começa após a instalação e o treinamento, que fazem parte do escopo contratado.
E se quebrar? Tem peça no Brasil?
A MAX1 mantém suporte técnico e peça de reposição em território nacional. Os componentes de comando e itens eletrônicos de terceiros têm garantia do próprio fabricante. O horário de assistência técnica e as condições de cobertura constam do contrato.
Preciso de um operador especializado?
O treinamento faz parte do escopo e habilita a equipe do cliente a operar o equipamento. O local e a duração do treinamento são definidos na cotação. Manutenção preventiva e ajustes de rotina são cobertos no treinamento.
A máquina já vem com a bobina para produzir?
Não. A bobina é insumo da operação e é adquirida pelo cliente. O material usado no teste de aceitação também é fornecido pelo comprador, conforme as condições da proposta.
Que garantia acompanha o equipamento?
24 meses a partir da emissão da nota fiscal, contra defeitos de fabricação (padrão da linha Steel Frame MAX1).
Equipamento em operação
Fale com a engenharia MAX1
Envie o perfil, a bobina e o volume mensal para avaliarmos o Perfiladeira Steel Frame Stick 90 mm Dedicada.
